法兰盖 Blind Flange

尺寸：1/2″~80″ (DN10~DN2000)

压力：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN250、PN320、PN400、150#、300#、600#、900#、1500#、2500#

材质：20#、A105、16Mn、A350 LF2；F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55)；ASTM A182 F9、F11、F12、F22、F91等

材料：圆钢、钢锭

标准：ASME B16.5、ASME B16.47、DIN2527、GB/T9124.1-2019、GB/T9124.2-2019、GB/T9112-2010、HG/T20592-2009、HG/T20615-2009、EN 1092-1等

咨询热线：

13564974168 周经理

产品详情

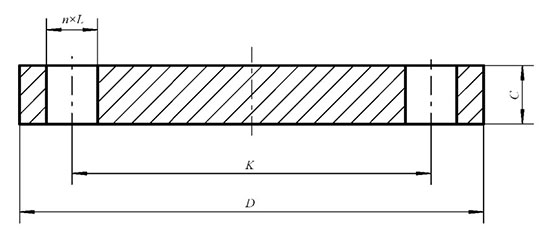

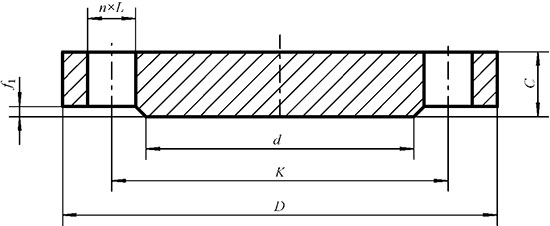

平面(FF)钢制管法兰盖	突面(RF)钢制管法兰盖

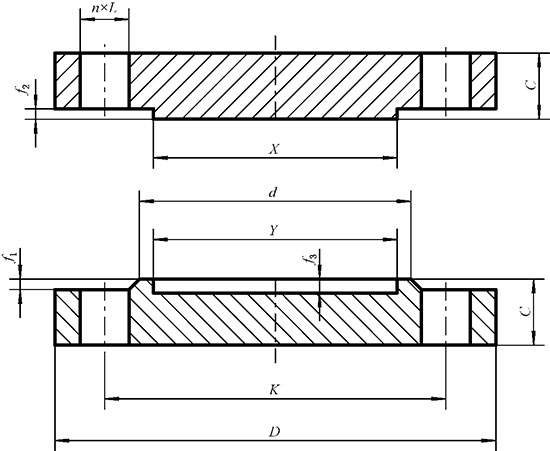

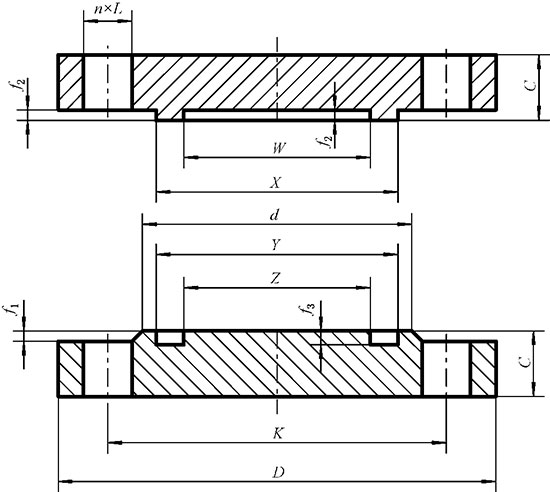

凹凸面(MF)钢制管法兰盖	榫槽面(TG)钢制管法兰盖

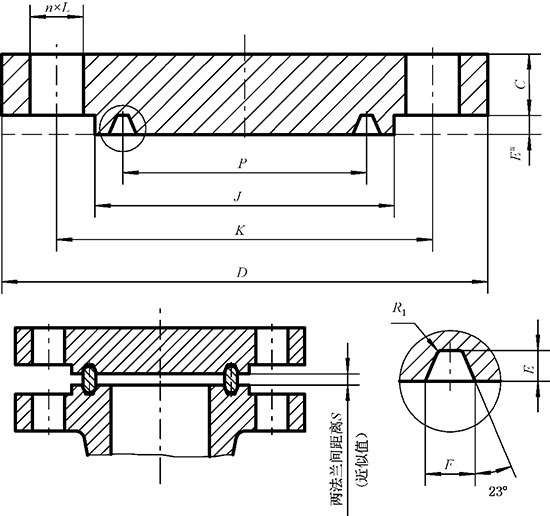

O形圈面(OSG)钢制管法兰盖	环连接面(RJ)钢制管法兰盖

PN2.5 钢制管法兰盖（PN0.25MPa）

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格
10	75	50	11	4	M10	12
15	80	55	11	4	M10	12
20	90	65	11	4	M10	14
25	100	75	11	4	M10	14
32	120	90	14	4	M12	14
40	130	100	14	4	M12	14
50	140	110	14	4	M12	14
65	160	130	14	4	M12	14
80	190	150	18	4	M16	16
100	210	170	18	4	M16	16
125	240	200	18	8	M16	18
150	265	225	18	8	M16	18
200	320	280	18	8	M16	20
250	375	335	18	12	M16	22
300	440	395	22	12	M20	22
350	490	445	22	12	M20	22
400	540	495	22	16	M20	22
450	595	550	22	16	M20	24
500	645	600	22	20	M20	24
600	755	705	26	20	M24	30
700	860	810	26	24	M24	40(36)ª
800	975	920	30	24	M27	44(38)*
900	1075	1020	30	24	M27	48(40)ª
1000	1175	1120	30	28	M27	52(42)"
1200	1375	1320	30	32	M27	50(44)*

PN6 钢制管法兰盖（PN0.6MPa）

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格
10	75	50	11	4	M10	12
15	80	55	11	4	M10	12
20	90	65	11	4	M10	14
25	100	75	11	4	M10	14
32	120	90	14	4	M12	14
40	130	100	14	4	M12	14
50	140	110	14	4	M12	14
65	160	130	14	4	M12	14
80	190	150	18	4	M16	16
100	210	170	18	4	M16	16
125	240	200	18	8	M16	18
150	265	225	18	8	M16	18
200	320	280	18	8	M16	20
250	375	335	18	12	M16	22
300	440	395	22	12	M20	22
350	490	445	22	12	M20	22
400	540	495	22	16	M20	22
450	595	550	22	16	M20	24
500	645	600	22	20	M20	24
600	755	705	26	20	M24	30
700	860	810	26	24	M24	10
800	975	920	30	24	M27	44
900	1075	1020	30	24	M27	48
1000	1175	1120	30	28	M27	52
1200	1405	1340	33	32	M30	60
1400	1630	1560	36	36	M33	68
1600	1830	1760	36	40	M33	76
1800	2045	1970	39	44	M36	84
2000	2265	2180	42	48	M39	92

PN10 钢制管法兰盖（PN1.0MPa）

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格
10	90	60	14	4	M12	16
15	95	65	14	4	M12	16
20	105	75	14	4	M12	18
25	115	85	14	4	M12	18
32	140	100	18	4	M16	18
40	150	110	18	4	M16	18
50	165	125	18	4	M16	18
65	185	145	18	8	M16	18
80	200	160	18	8	M16	20
100	220	180	18	8	M16	20
125	250	210	18	8	M16	22
150	285	240	22	8	M20	22
200	340	295	22	8	M20	24
250	395	350	22	12	M20	26
300	445	400	22	12	M20	26
350	505	460	22	16	M20	26
400	565	515	26	16	M24	26
450	615	565	26	20	M24	28
500	670	620	26	20	M24	28
600	780	725	30	20	M27	34
700	895	840	30	24	M27	38
800	1015	950	33	24	M30	48(42)b
900	1115	1050	33	28	M30	50(46)b
1000	1230	1160	36	28	M33	54(52)b
1200	1455	1380	39	32	M36	66(60)b
1400	1675	1590	42	36	M39	72
1600	1915	1820	48	40	M45	82
1800	2115	2020	48	44	M45	92
2000	2325	2230	48	48	M45	100
注: 公称尺寸 DN10~DN40 的法兰使用 PN40 法兰的尺寸;公称尺寸 DN50~DN150 的法兰使用 PN16 法兰的尺寸。 ^a 对于铸铁法兰和铜合金法兰,该规格的法兰可能是4个螺栓孔的,因此,当制造厂和用户协商同意后,与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。 ^b 括号内为原标准法兰厚度尺寸,对于原有设备或供需双方认可仍可采用括号内的法兰厚度尺寸。
